拉力机配备的夹具的生产流程是怎样的？

在材料检测行业，拉力机夹具看似只是简单的夹持配件，却是决定试验数据精准度、重复性和合规性的核心部件。很多质检人员只关注夹具的使用与故障维修，却不了解其完整生产工艺。市面上普通夹具与高精度试验机专用夹具的核心差距，并不在于外形结构，而在于选材标准、热处理工艺、精密加工公差与出厂标定流程。

一、需求定位与结构设计

拉力机夹具生产并非统一模板加工，所有成品夹具均需先匹配测试标准、适配机型与测试材料，确定结构方案后再投产，这是避免成品适配性差、精度不达标的前置关键。

生产前期会根据客户测试场景、国标要求（GB/T 228.1、GB/T 1040、GB/T 2951等）、试验机吨位与接口规格，确定夹具类型：楔形自锁夹具、平口橡胶夹具、剥离夹具、弯曲夹具、螺栓专用夹具等。同时明确核心参数，包括夹持行程、适配试样宽度、额定夹持力、接口形式（螺纹式、销轴式、楔形块式）。

设计阶段严格把控力学结构，重点优化夹具同轴度、受力对称性、应力集中区域，规避测试过程中偏心受力、局部形变、夹持松动等问题。高精度夹具会同步出具三维图纸与工程BOM清单，标注加工公差、硬度指标、表面粗糙度要求，为后续精密加工提供精准依据。

二、原材料甄选与入库检测

夹具的硬度、耐磨性、抗形变能力取决于原材料，行业主流量产夹具会根据使用场景分级选材，杜绝劣质钢材以次充好，这也是高低端夹具价格差距悬殊的核心原因。

常规通用夹具（塑料、薄膜、软质材料测试）普遍选用45#优质碳钢，性价比高、易加工，经过基础热处理后可满足常规轻载测试；工业级高精度夹具（金属型材、高强螺栓、重载测试）统一选用40Cr、Cr12MoV合金钢材，部分耐磨钳口会采用钨钢镶嵌工艺，硬度、耐磨性远超普通碳钢；橡胶防滑夹具的胶垫则选用高弹耐磨丁腈橡胶，保证防滑效果同时不夹伤试样。

原材料入库后需经过硬度抽检、材质光谱分析、外观探伤检测，杜绝钢材裂纹、杂质、硬度不均等隐性缺陷，合格后方可投入加工，从源头规避夹具后期变形、磨损过快、断裂等问题。

波纹夹具示意图

小楔形夹具示意图

三、精密数控机加工

选材完成后，进入全流程数控精密加工环节，这是决定夹具装配精度、夹持稳定性的核心工序，区别于普通五金件粗加工。

首先通过数控车床、加工中心完成毛坯粗加工，去除多余余量，成型夹具主体、钳口基座、安装槽、燕尾槽、连接孔位等基础结构；随后进行精加工，严格控制关键尺寸公差，高精度夹具整体公差控制在±0.01mm以内，接口装配位、钳口贴合面公差甚至精确到0.005mm。

针对金属测试专用齿面钳口，会通过专用精密铣齿设备加工防滑齿纹，齿距、齿深均匀规整，保证夹持摩擦力均衡，避免局部应力集中导致试样打滑或夹伤。所有加工完成的工件会逐一去除毛刺、打磨锐角，防止装配卡滞、划伤试样。

四点弯曲夹具示意图

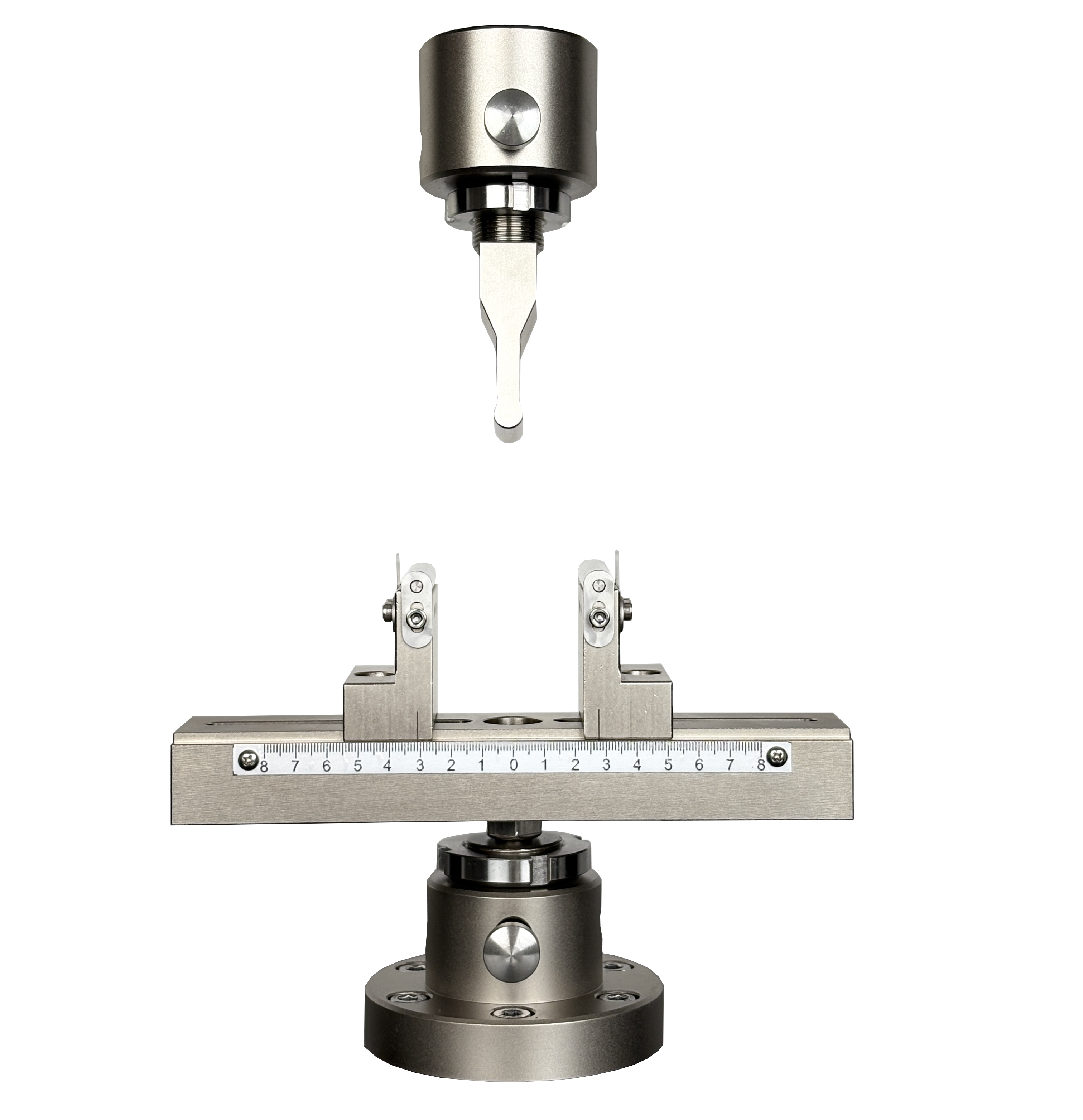

三点弯曲夹具示意图

四、真空热处理工艺

机加工后的钢材存在大量加工内应力，直接装配使用极易出现后期形变、松动、磨损加速等问题，因此热处理是夹具生产的核心工序，也是多数低端小厂省略的关键环节。

行业标准工艺采用真空淬火+高温回火双重处理，杜绝氧化脱碳，保证夹具整体硬度均匀稳定。碳钢夹具热处理后硬度可达HRC40-45，合金结构夹具硬度可达HRC50-58，既能保证足够的刚性与耐磨性，又能保留适度韧性，避免测试受力时脆性崩裂。

热处理完成后需静置时效处理24小时以上，释放工件内部残余应力，防止夹具长期使用后出现轻微形变、同轴度偏移。时效处理后再次抽检硬度，确保整批次夹具硬度统一、性能稳定。

五、精细打磨与表面防腐处理

热处理后的工件表面存在细微氧化层，需要经过精细打磨、精磨找平，修复加工与热处理产生的微小瑕疵，保证夹具开合顺畅、贴合紧密，无卡顿、无虚位。

随后根据夹具使用场景做差异化表面处理：常规碳钢夹具采用发黑、镀锌防锈处理，隔绝空气氧化，防止日常使用生锈卡顿；精密夹具采用真空渗氮处理，表层硬度进一步提升，耐磨性能提升30%以上，适配高频次、高强度连续测试工况；橡胶夹具完成模压成型后，做防滑耐磨强化处理，保证夹持稳定性。

六、分级精密装配与间隙调试

所有零部件加工、处理完成后，进入人工精密装配环节，不同于普通机械装配，拉力机夹具装配核心重点是零虚位、无卡顿、同轴度精准。

操作人员按照图纸依次装配夹具主体、楔形滑块、顶丝、弹簧、防滑钳口、防尘配件等结构，装配过程中反复微调配合间隙，重点校准楔形滑动面、钳口贴合面，确保夹具开合顺畅、自锁灵敏，无松动、无卡滞、无异常异响。

针对可更换钳口结构、燕尾槽可拆卸夹具，会反复拆装调试，保证配件互换性良好，间隙均匀一致，避免后期使用中出现的打滑、锁死、受力偏移等常见故障。装配完成后清理内部杂质，涂抹专用润滑脂，保障滑动结构长期运行稳定。

七、上机实测标定与成品质检

装配完成并不代表生产结束，出厂上机标定是区分合格夹具与优质夹具的关键工序，也是很多小厂忽略的环节，直接决定夹具能否满足国标测试要求。

成品夹具统一安装在标准试验机上，进行多工况模拟测试：首先做空载往复开合测试，验证夹具运动稳定性、自锁可靠性；随后选取标准试样，进行多次重复拉伸测试，验证夹持稳定性、数据重复性，排查是否存在打滑、夹伤试样、数据漂移等问题。

高精度夹具还会借助百分表、三坐标检测仪校准同轴度、平行度，检测夹持间隙均匀度，确保测试过程中试样垂直受力，无偏心偏移。所有测试数据达标、工况稳定的产品方可入库，不合格产品全部返工整改或报废处理。

八、分类封装与入库出库管理

质检合格的成品夹具，根据规格、适配机型、测试场景分类整理，清洁表面油污后涂抹防锈油脂，包裹防尘膜，独立封装存放，避免存放过程中受潮生锈、磕碰变形。出库前再次核对型号参数，匹配客户设备机型与测试需求，杜绝错发、适配不符等问题。

九、行业高低端夹具工艺差异

市面夹具质量参差不齐，核心差距集中在三道工艺，也是企业采购最容易踩坑的地方：

1. 工艺简化差异：低端夹具省略真空热处理与时效释放环节，加工后直接装配出厂，短期内看似正常，使用1-3个月后极易出现形变、磨损、间隙变大问题；

2. 公差精度差异：普通夹具公差控制在±0.05mm，夹持虚位大、同轴度差，测试数据离散度高；精密夹具公差控制在±0.01mm内，数据稳定性满足第三方检测要求；

3. 表面处理差异：低端夹具仅简单喷漆防锈，易掉漆生锈；夹具采用渗氮、发黑精密处理，耐磨防锈性能大幅提升，适配长期高频检测。

拉力机夹具的完整生产流程可总结为：需求设计→选材入库检测→精密数控加工→真空热处理时效→精细打磨防腐→精密装配调隙→上机标定质检→封装入库。整套工艺环环相扣，选材决定基础硬度，热处理决定稳定性与耐磨性，精密加工与装配决定夹持精度，上机标定是保障测试合规的最终防线。

对于材料检测企业来说，了解夹具生产工艺差异，能够精准区分产品品质，避免采购低端劣质夹具导致的测试数据失真、验厂驳回、质量纠纷等问题。优质的精密夹具，不仅能保障日常检测数据精准稳定、重复性达标，还能大幅降低设备运维成本、减少故障停机时间，是实验室标准化质检体系中的核心配件。
